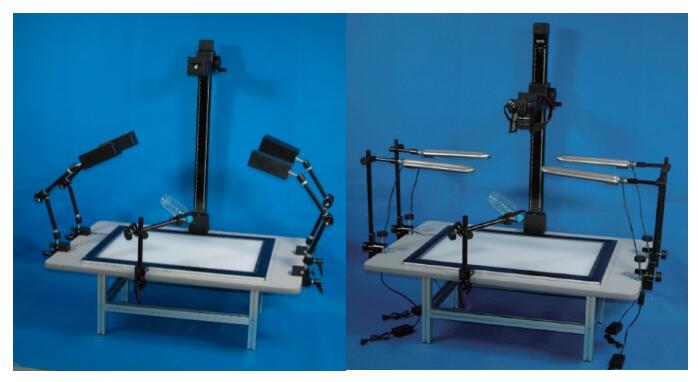

HXGP-V型紫外脱影翻拍仪

HXGP-V型紫外脱影翻拍仪

价格：15000.00元/套




产品功能
  白光拍照、脱影拍照、长波紫外照相、短波紫外照相

产品配置
名称 规格 名称 规格
底板 1个 短波紫外灯 2个
底板支架 1个 万向臂 4个
立柱 1个 白光灯具 4套
脱影灯箱 1个 灯具支架 4套
机械手 1个 内六角扳手 1把
长波紫外灯 2个 螺丝刀 1把
规格参数
1. 底板尺寸：1200x810mm
2. 底板支架：长800，宽500，高400mm
3. 立柱长度：1000mm
4. 白光灯具：LED白光，2x27W
5. 脱影灯箱：720x540x33mm
6. 长波紫外：365nm，2x8W
7. 短波紫外：254nm，2x8W
8. 万 向 臂：长度900mm
9. 供电电源：AC220V，50Hz

四.  使用方法

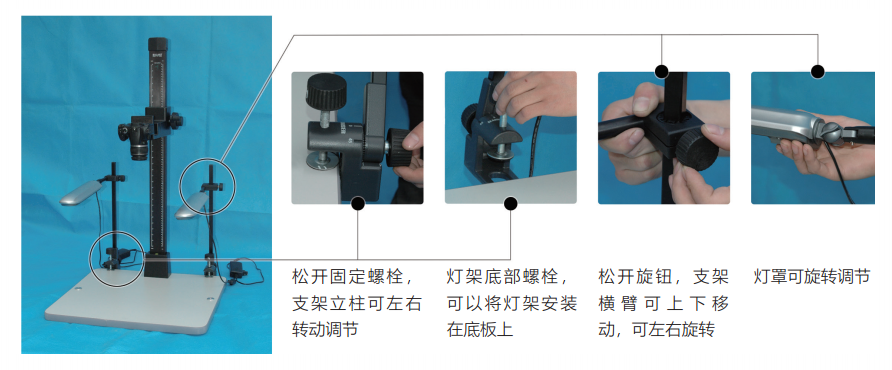

1. 将底板安装在底板支架上，立柱安装在底板上，相机安装在相机底座上（在立柱上，可上下移动）。底板距地面高度400mm，适合人体操作。
2. 转动相机底座上的手轮，底座带动相机沿立柱上下移动，调整合适的拍照距离。在取景器中看到良好的图像效果，就可以拍照了。
3. 将4个灯具支架固定在底板上，4个白光灯具安装在支架上。调整灯具支架的位置，使灯具为物证提供良好的照明条件，可进行白光照相。
4. 将2个万向臂安装在底板上，2个长波紫外灯安装在万向臂上，调节万向臂使灯具为物证提供良好的照明条件，可进行长波紫外反射照相，或长波紫外荧光照相。
5. 将2个万向臂安装在底板上，2个短波紫外灯安装在万向臂上，调节万向臂使灯具为物证提供良好的照明条件，可进行短波紫外反射照相，或短波紫外荧光照相。
6. 脱影灯箱放置在底板上，物证放置在脱影灯箱上。点亮脱影灯箱，物证周边的阴影会消失，可进行脱影照相。
7. 将机械手安装在底板上，机械手可夹持不规则形状的物证（瓶子、杯子、螺丝刀等），调整机械手的姿态，可以使物证的任何侧面对准照相机的镜头。
