HXDF-I定向反射镜(伸缩遮光筒）

HXDF-I定向反射镜(伸缩遮光筒）





价格：1600.00元/套

产品用途

  用于拍照水平面浅色光滑客体上的潜在指纹.有公安部检验报告。


配置内容



定向反射镜1个转接圈67mm-62mm1个
伸缩遮光筒1套转接圈72mm-67mm1个
转接圈58mm-55mm1个铝合金箱1个
转接圈62mm-58mm1个

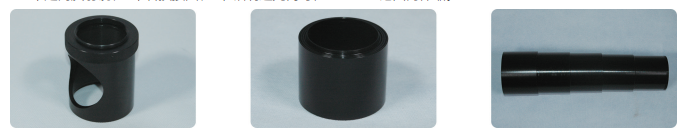

产品介绍

1. 定向反射镜：铝制圆筒，侧面有椭圆形开口，中间有一个倾斜45°角的椭圆形半透半反镜。

2. 转换接圈：使定向反射镜与不同型号的镜头连接。

3. 遮光筒：5节口径不同的遮光筒相互套装，缩回时长度30cm，伸长时长度60cm。遮光筒内壁进行了消除反射光的处理，不会因反光影响指纹反差。


工作原理

1. 光源发出的光经过半透半反镜的反射后，沿着照相机镜头光轴的方向垂直向下照射在物体的光滑表面上。

2. 背景对入射光产生垂直向上的定向反射，反射光全部出现在定向反射方向，能量集中在定向反射方向。

3. 指纹对入射光进行漫反射，反射光出现在各个方向，能量分散在各个方向。

4. 在垂直方向观察，背景反射光全部进入镜头，指纹反射光只有很小部分进入镜头。通过镜头看到的结果是在明亮的背景中指纹呈暗色调。遮光筒防止环境杂光干扰。

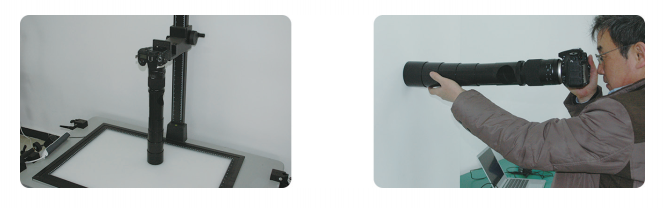

拍照水平面光滑客体上的潜在指纹

1. 将相机安装在翻拍仪上，微距镜头安装在单反相机上，定向反射镜安装在微距镜头上（使用转换接圈可连接各种口径的镜头），遮光筒安装在定向反射镜上。

2. 将潜在指纹放置在遮光筒下方，遮光筒自然下落伸长，罩住潜在指纹，阻挡杂光干扰。

3. 在大约距离1米远的距离，用面光源照射定反镜的半透半反镜。面光源与半透半反镜高度相同。经过半透半反镜的反射，面光源的光垂直向下照射潜在指纹，背景反射光垂直向上，透过半透半反镜进入镜头。

4. 调整相机的高度，调整面光源的高度、位置，调整镜头焦距，直到在镜头中清晰看到明亮背景中暗色的指纹，拍照指纹图像。
